[分享]最全开关接线图:单控、双控、三控、四控!

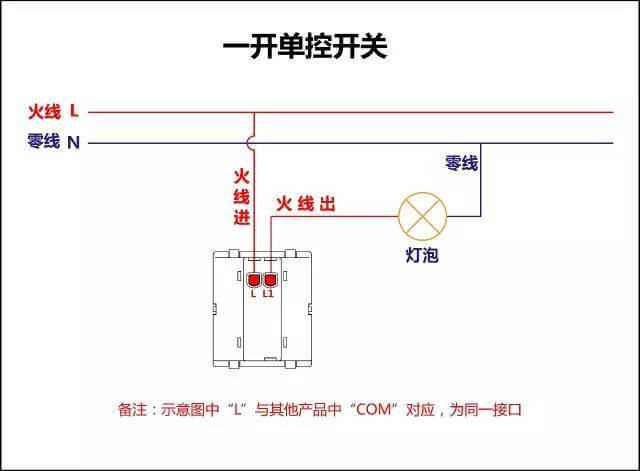

一、 一开单控开关接线图

最全开关接线图:单控、双控、三控、四控!_1

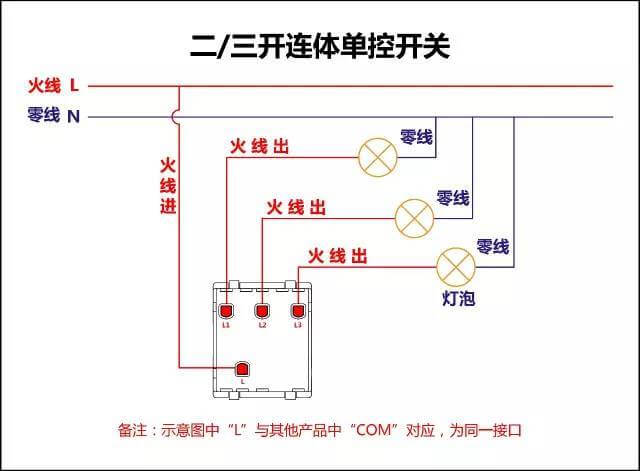

二、 二三开连体单控开关接线图

最全开关接线图:单控、双控、三控、四控!_2

三、 四开连体单控开关接线图

最全开关接线图:单控、双控、三控、四控!_3

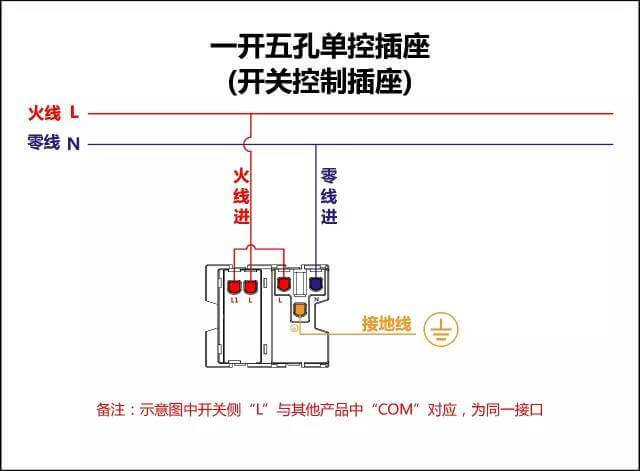

四、 一开五孔单控插座接线图

最全开关接线图:单控、双控、三控、四控!_4

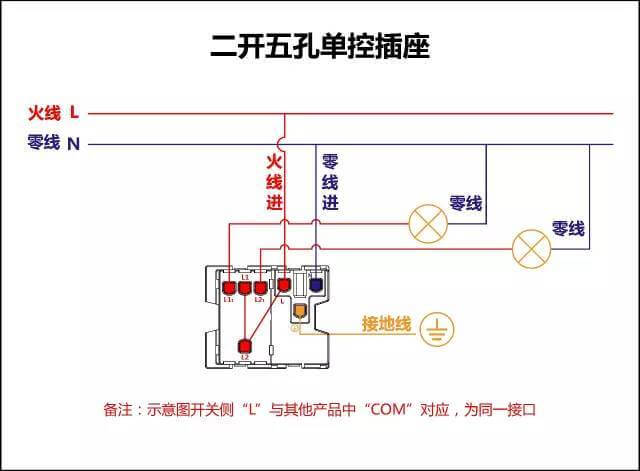

五、 二开五孔单控插座接线图

最全开关接线图:单控、双控、三控、四控!_5

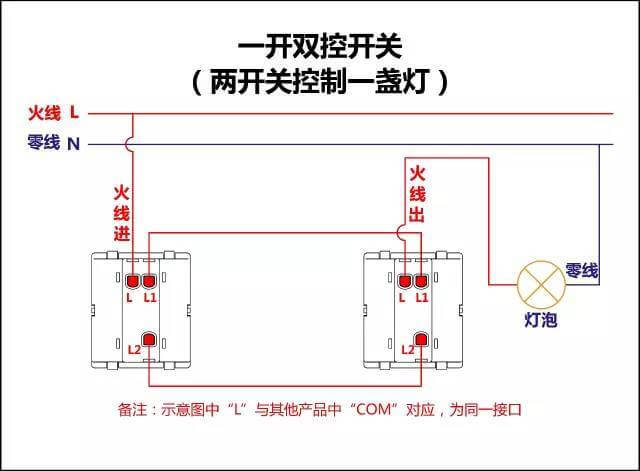

六、 一开双控开关接线图

最全开关接线图:单控、双控、三控、四控!_6

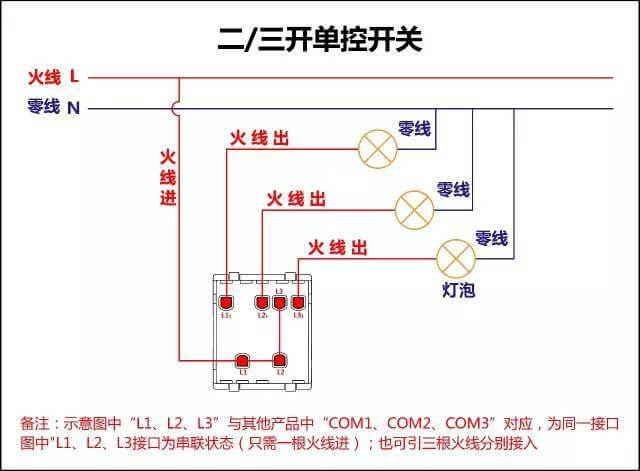

七、二三开单控开关接线图

最全开关接线图:单控、双控、三控、四控!_7

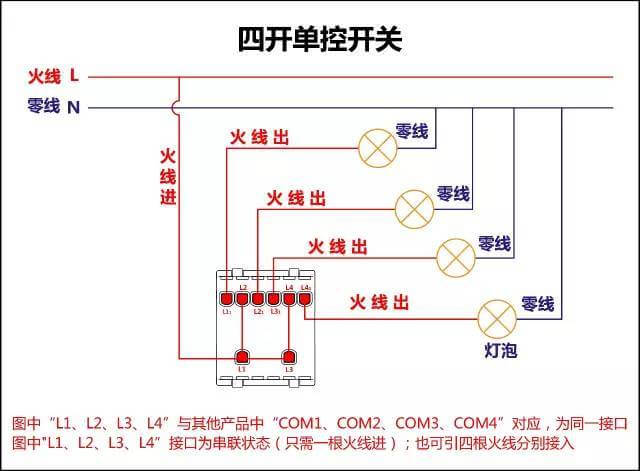

八、 四开单控开关接线图

最全开关接线图:单控、双控、三控、四控!_8

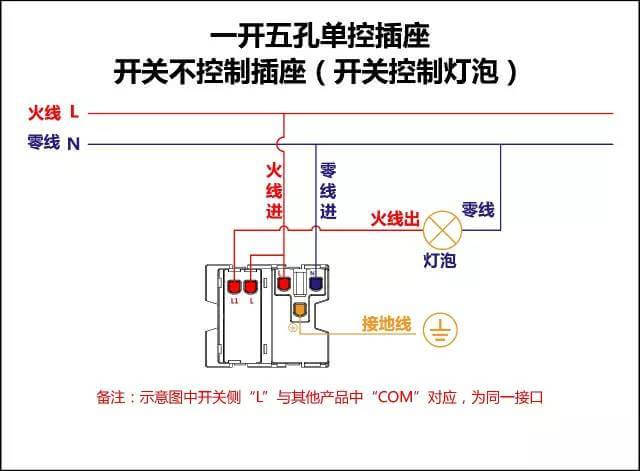

九、一开五孔单控插座接线图

最全开关接线图:单控、双控、三控、四控!_9

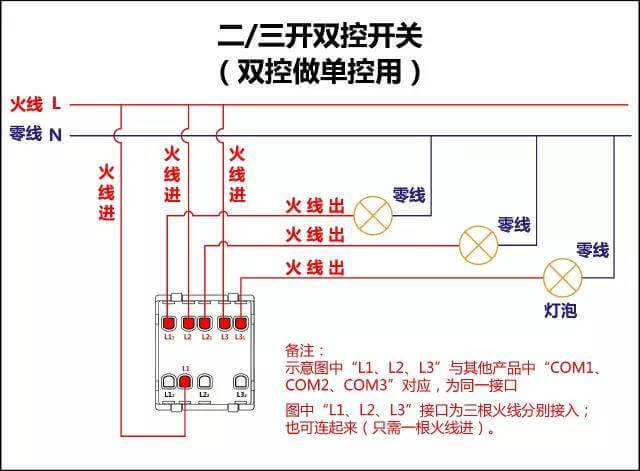

十、二三开双控开关接线图

最全开关接线图:单控、双控、三控、四控!_10

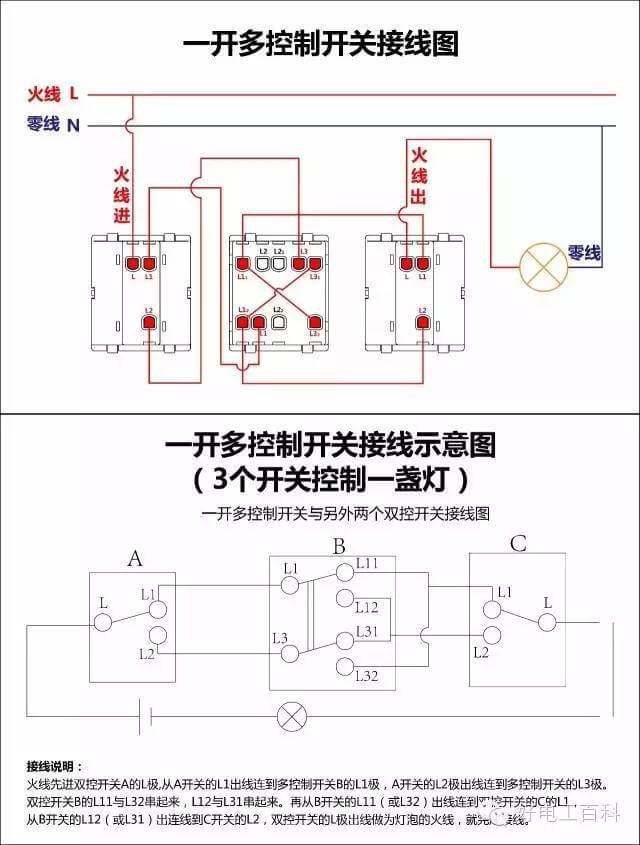

十一、  一开多控开关接线图

最全开关接线图:单控、双控、三控、四控!_11

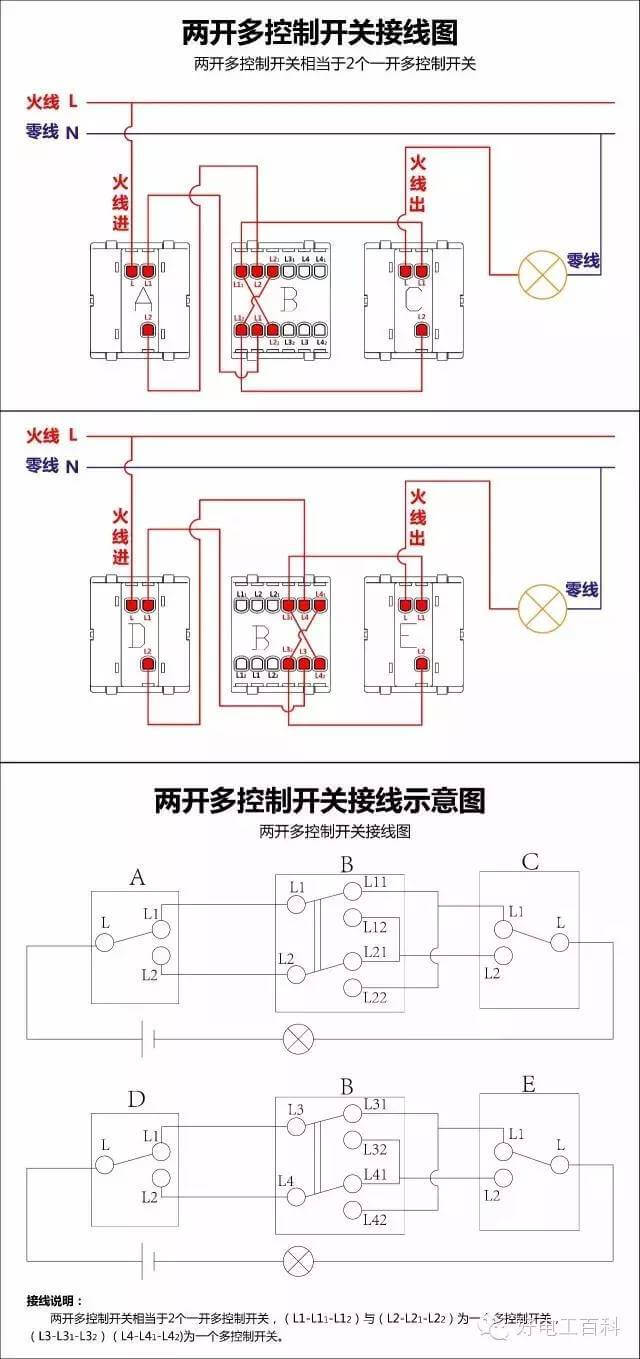

十二、 两开多控开关接线图

最全开关接线图:单控、双控、三控、四控!_12

来源:机电天下

仅作分享交流
