软土地基处理 之 碎石桩地基处理法案例

一、软土地基碎石桩地基处理法原理

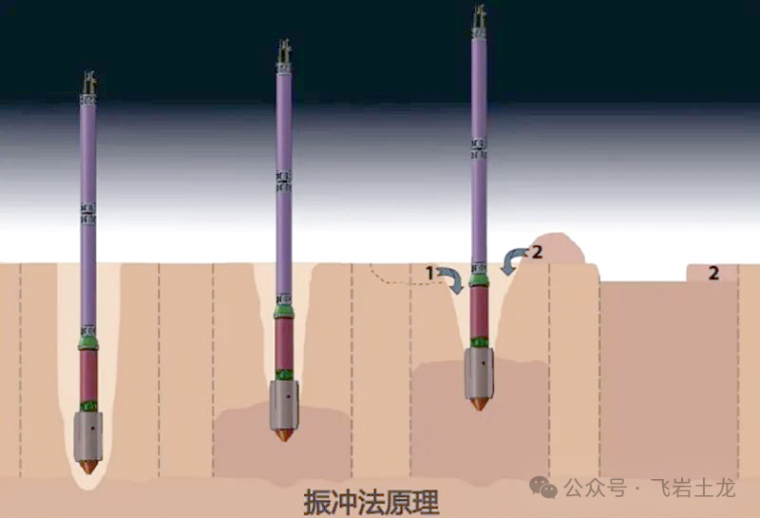

碎石桩地基处理法通过振动或冲击成孔，填充碎石击实形成密实桩体，与桩周挤密土体构成复合地基。核心机理随土质差异变化：对砂土、粉土以挤密为主，振动能量降低土体孔隙比、提升密实度，消除液化隐患；对黏性土、淤泥质土以置换为主，高强度碎石桩替代软土承担荷载并传至深层稳定土层，兼具挤密与排水固结功效，加速孔隙水排出促进土体强度增长。

该技术碎石需满足粒径≤50mm、含泥量≤5%，核心是保证桩体密实度及桩土协同工作。适配松散砂土、粉土、素填土、杂填土及黏性土地基，尤其适用于需快速提升承载力、控制沉降的工民建场地，具备施工便捷、工期短、经济性优的优势。

二、项目概况

本项目为湖北武汉某智能制造产业园场地加固工程，地处长江中游冲积平原，总面积22000㎡，规划建6栋生产厂房及1栋办公楼。厂房地面荷载20kN/㎡，办公楼柱底最大荷载800kN，要求加固后地基承载力≥150kPa，工后沉降≤20cm，不均匀沉降差≤0.5%。

场地原始为长江漫滩，回填后仍存大面积软土，天然承载力仅60-75kPa。换填法成本高、工期长，注浆法效率低、效果不均，故采用“振动沉管碎石桩+表层褥垫层”方案。工程2023年3月启动，8月完成验收，总工期5个月。

三、地质及水文情况

（一）地质条件

场地为典型长江冲积软土，自上而下依次为：

1. 素填土层：厚1.8-2.5m，松散，粉质黏土及少量砂土为主，含杂质，容重1.73g/cm³，承载力60kPa，压缩模量3.3MPa；

2. 淤泥质黏土层：厚4.5-6.0m，流塑至软塑，为主要加固层，含水量43.2%，孔隙比1.28，压缩系数0.71MPa⁻¹，Ps值0.3-0.5MPa，渗透系数3×10⁻⁸~8×10⁻⁹cm/s，抗剪强度低；

3. 粉质黏土层：厚5.0-7.0m，可塑，含水量27.5%，容重1.83g/cm³，承载力160kPa，压缩模量8.8MPa，为稳定持力层。

（二）水文条件

地下水位埋深1.2-1.8m，属潜水含水层，补给以大气降水、长江侧渗为主，波动±0.6m。地下水为淡水，pH7.2-7.8，无腐蚀性。高水位导致软土饱和，施工需控制成孔质量防塌孔、缩径，关注孔隙水压力对土体稳定性的影响。

四、软土加固措施

（一）技术方案设计

采用“振动沉管碎石桩+30cm厚级配砂卵石褥垫层”一体化方案：

1. 碎石桩设计：30kW电动振冲器配套沉管施工，桩体用级配碎石（粒径20-50mm，含泥量≤3%，抗压强度≥30MPa）；桩径0.8m，正方形布置，间距1.8m，插深穿透淤泥质黏土层至持力层，有效桩长5.0-6.5m；单桩承载力设计280kN，复合地基承载力目标≥150kPa。

2. 施工参数：振冲器频率28-30Hz、振幅14-16mm，沉管速度0.5-1.0m/min；填料采用“边拔管、边振动、边填料”，拔管速度0.8-1.2m/min，每提升0.5m反插0.2m，确保桩体密实度≥85%；桩顶30cm厚级配砂卵石褥垫层（粒径5-30mm），分层碾压密实（≥94%），协调桩土变形。

（二）关键施工流程

1. 前期准备：清理平整场地，开挖排水沟、集水井降水位至成孔面下0.5m；全站仪放样桩位（偏差≤±10cm），检查设备性能。

2. 成孔施工：振动沉管机移至桩位，调垂直度（偏差≤1%），启动振冲器沉管至设计深度，监测下沉速度及电流。

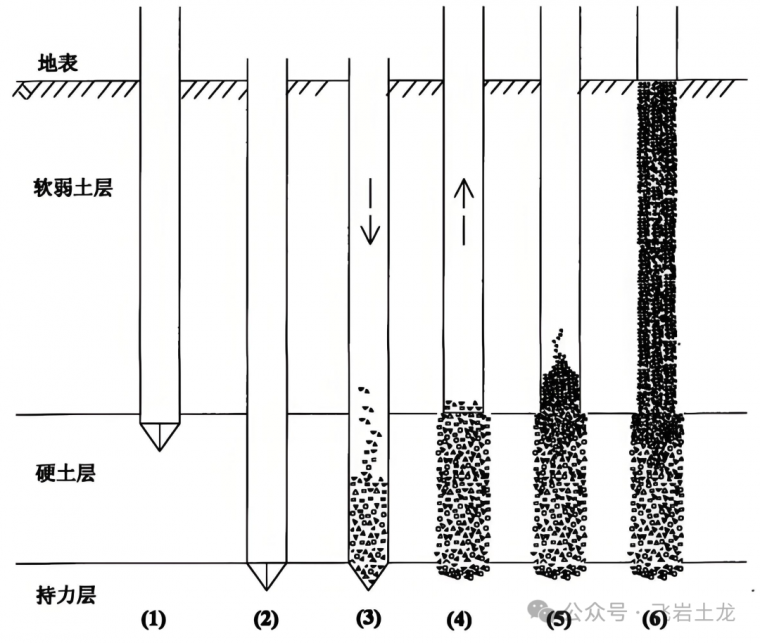

3. 填料夯实：沉管至设计深度后，填碎石（每次约0.3m³）振动密实，边振动边拔管并补料，反复提升反插，直至桩顶达标（高于褥垫层底面20cm）。

4. 褥垫层施工：清除桩顶浮土碎石，铺30cm厚级配砂卵石，小型压路机分层碾压3-4遍（洒水湿润），确保密实度达标。

5. 养护验收：场地静置7天（禁重型碾压），监测沉降稳定后进入检测阶段。

（三）质量控制要点

1. 材料控制：碎石进场检测粒径、含泥量、抗压强度，不合格禁用；每批次抽样≥3组。

2. 施工控制：全自动监测沉管深度、拔管速度等参数；逐桩检查桩位、垂直度等，偏差超标立即整改；每10根桩随机1根用重型动力触探检测密实度（≥85%）。

3. 成品检测：成桩7天用超重型动力触探检测桩间土承载力；28天按1%桩数做复合地基静载试验验证承载力。

五、加固效果

（一）现场检测结果

1. 承载力：复合地基承载力182kPa（设计150kPa），单桩承载力310kN（设计280kN），桩间土承载力115kPa，较加固前增长60%以上。

2. 沉降：静置期间沉降2.8cm，主体施工后6个月累计13.5cm，不均匀沉降差0.32%；1年后附加沉降0.5cm，均达标。

3. 密实度及土体指标：桩体密实度平均88%，无松散断桩；淤泥质黏土层孔隙比降至0.95，含水量31.8%，压缩模量6.6MPa，增长99.7%。

（二）技术与效益优势

相较于换填法，减少土方开挖外运85%，成本节约38%以上；相较于注浆法，工期缩短45%，设备简单适配大面积作业。碎石桩兼具承载排水功能，解决高水位软土沉降难题，施工无粉尘、噪音小，对周边影响小。碎石及砂卵石材料来源广、价格低，进一步降本，实现技术、经济、环保统一。

六、结语

本案例依托振动沉管碎石桩技术，成功解决长江冲积平原软土产业园加固难题，“碎石桩+褥垫层”方案及质控要点为同类工程提供参考。实践表明，该技术通过精准控制成孔参数、填料质量及夯实工艺，可有效发挥置换、挤密与排水协同作用，显著提升承载力、控制沉降。

该技术已广泛应用于长江中下游、黄河冲积平原等软土区的工民建、道路路基工程，凭借施工便捷、经济高效、适应性强的优势，成为软土地基处理主流技术之一。

来源：飞岩土龙
