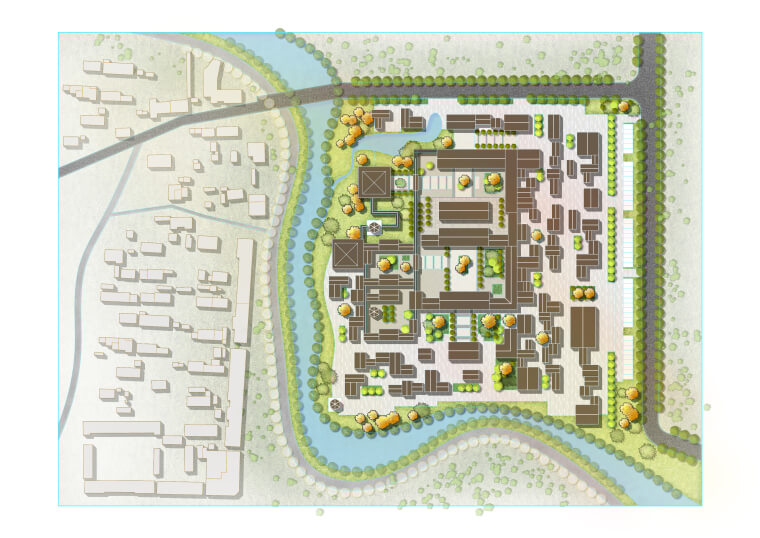

小清新建筑彩平图，CAD/AI/PS高效协同

一、CAD文件的处理

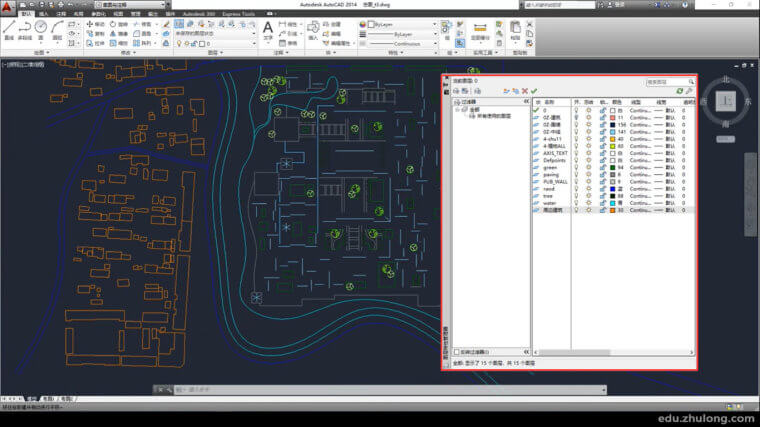

1、图层分类要清晰

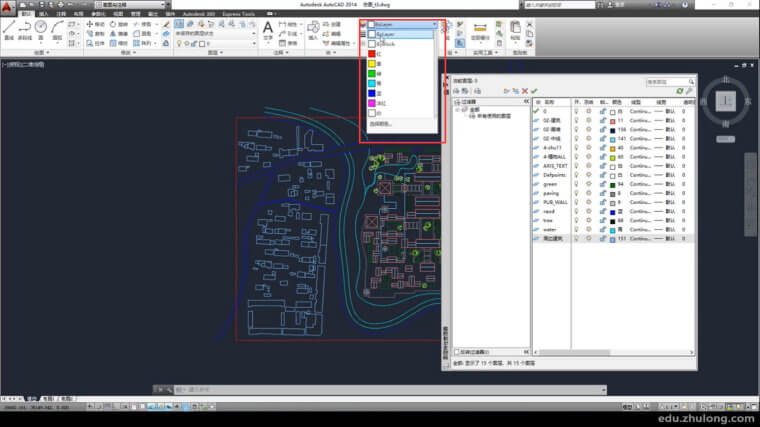

2、线型要规范统一

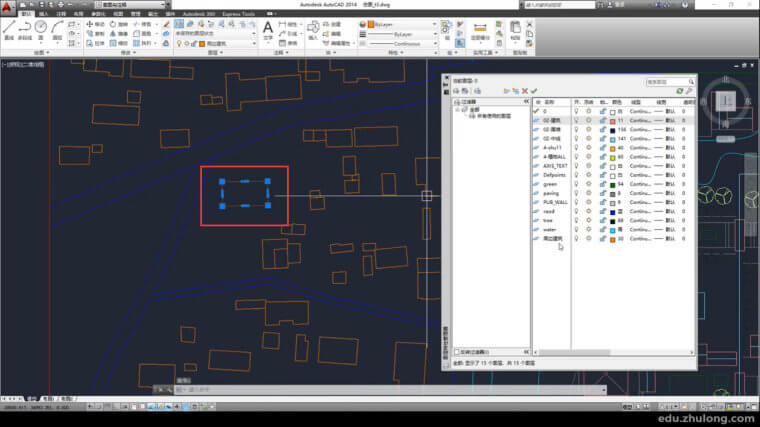

3、该闭合的线要闭合

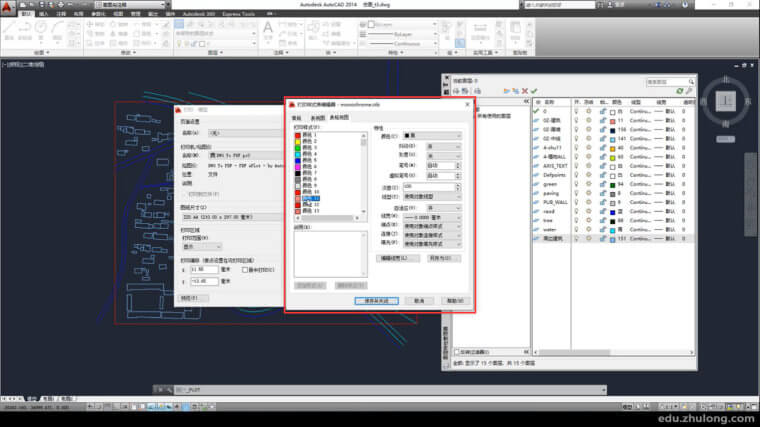

4、打印样式设定

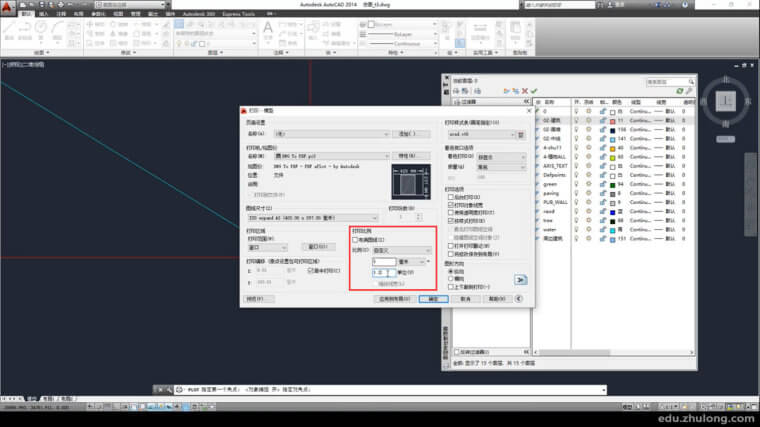

5、按比例出图

二、AI链接的制作

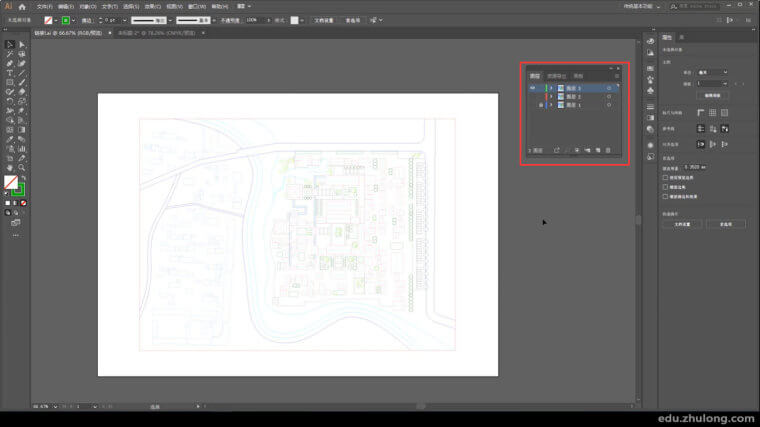

1、图层分类要清晰

在AI中打开PDF，多建几个图层，后期需要对建筑、绿化、铺地、道路、河流等进行分层。

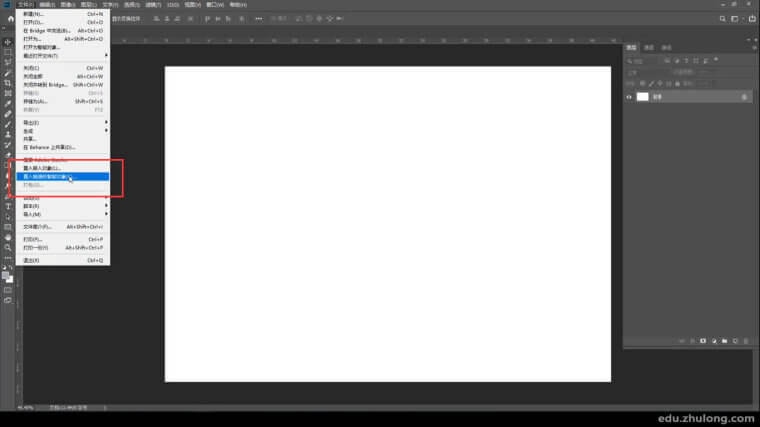

2、链入PS

3、分清底图和链接

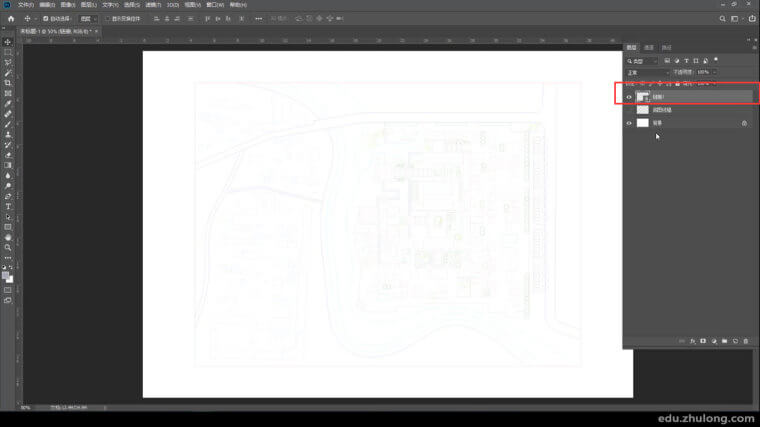

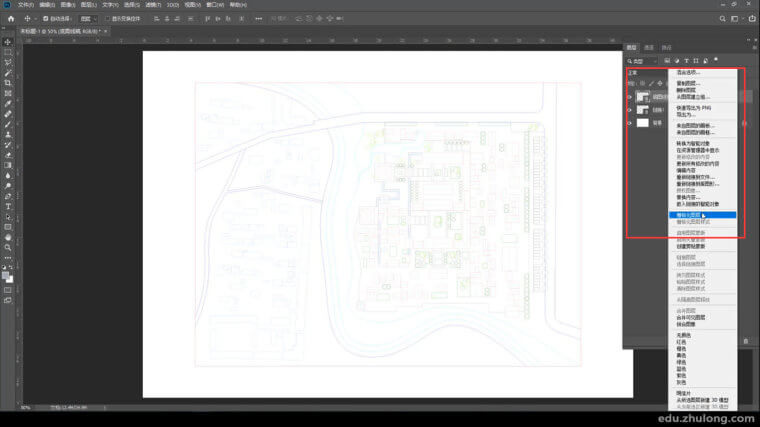

底图线稿需要栅格化图层，作为辅助的选择或者最终图面的压线。

链接是和AI之间的通道，在最终图面里不显示，不能进行栅格化处理，否则就不能与AI同步（不是智能链接，无法回到AI里），链接一般放在图层的最上层，便于查找和更新。

4、更新AI链接

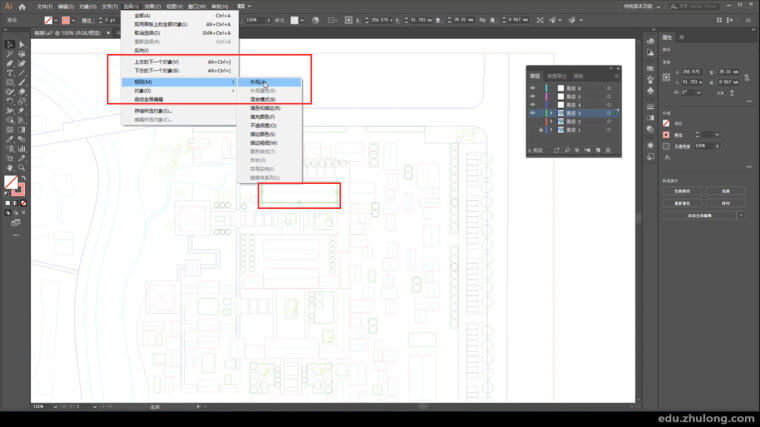

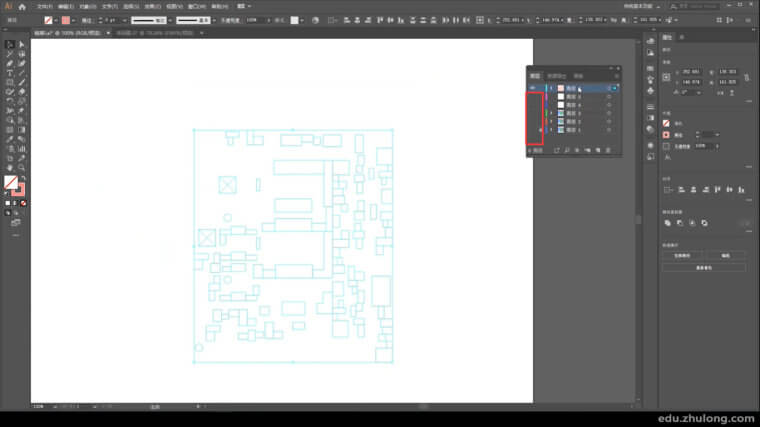

回到AI，选中一个建筑线型，选择-相同-外观，同类型的建筑线型就全部选中。

把选中的这些建筑线拖拽到新图层，点击新图层，所有建筑线就都在新图层里了。按照此方法继续分层其他东西。

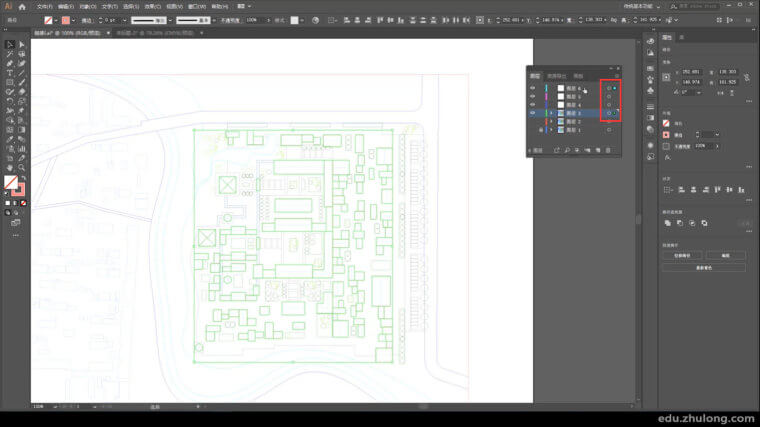

先关掉其他图层，最后保存。

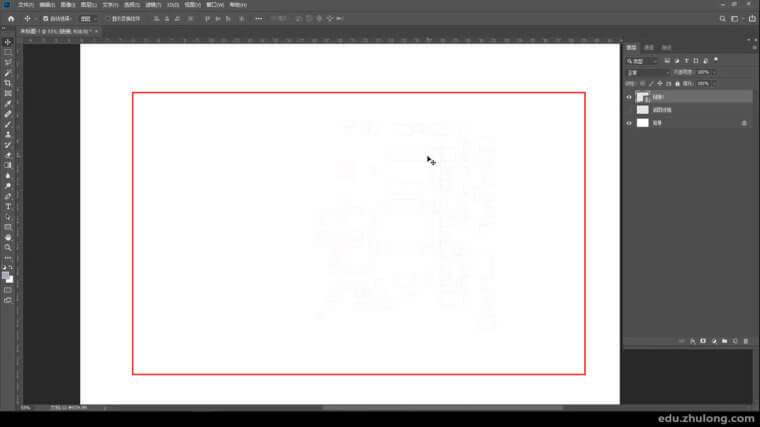

打开PS，就可以看到链接更新了，可以用此方法对不同的图块进行一系列的框选。

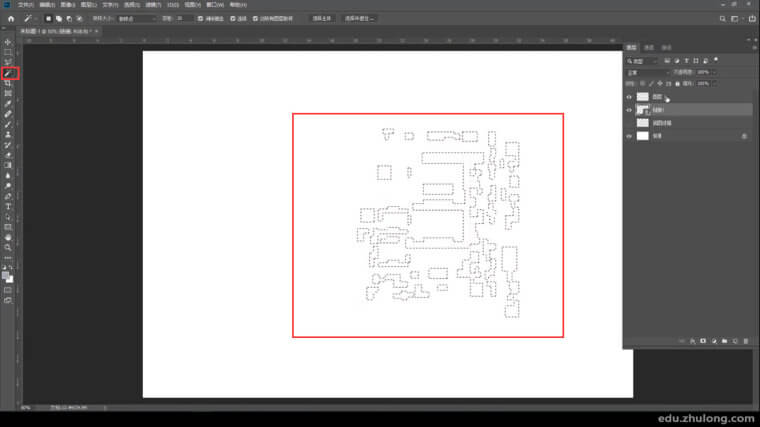

用魔棒工具选择空白部分，再反选，就选中了建筑选区。

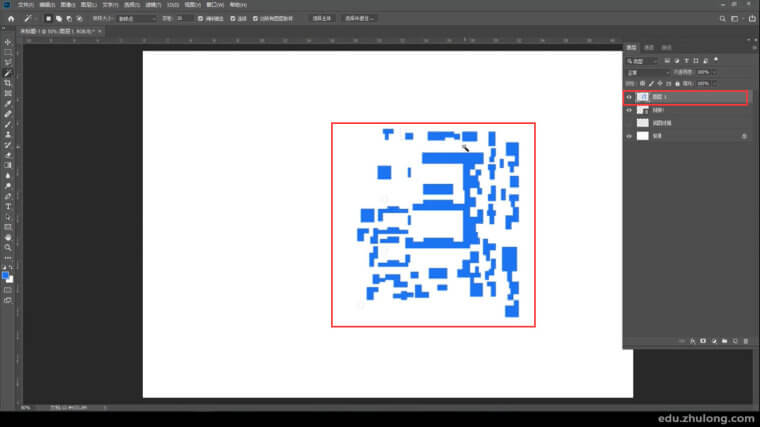

新建图层，填充选区，一定要填充一个白色。按照此方法继续对AI中其他图层进行这几步操作。

三、PS的总体思路

链接先行-周围环境-铺地-绿化-建筑-建筑阴影-树-调色
